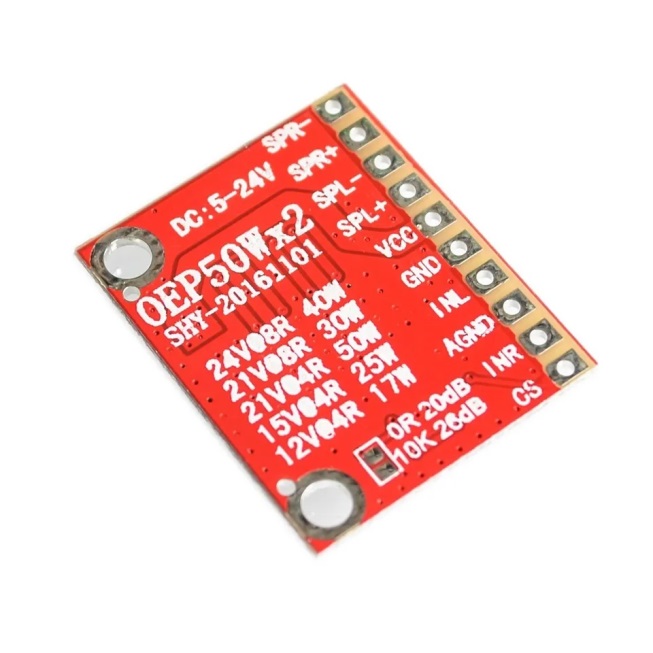

OEP50W*2 CLASS D, MONO/ESTEREO MODULO AMPLIFICADOR

Especificaciones:
Amplificación de clase D

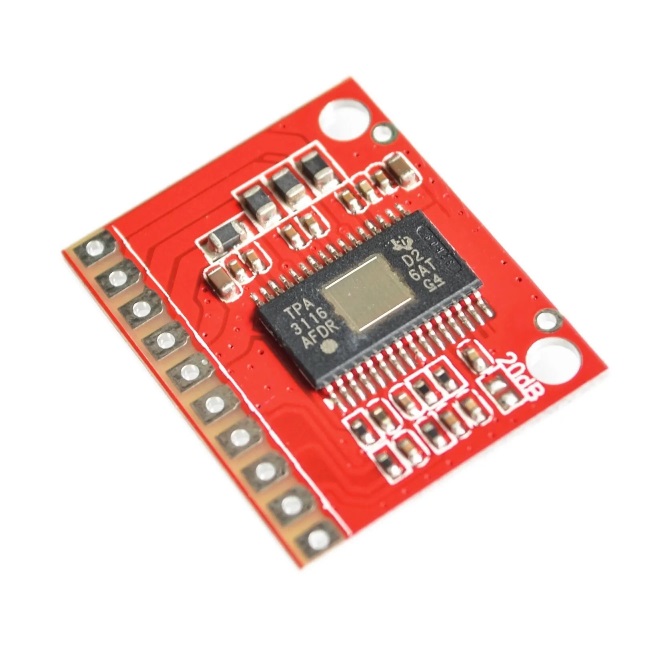

Chip TPA3116D2
Dos canales
Voltaje: 5 V a 24 V
Impedancia de entrada: 1 kOhm
Amplificación de ganancia máxima: 36 dB
Impedancia de salida: 4 ohmios a 8 ohmios
Tensión máxima de alimentación para impedancia de 4 ohmios: 21 V
Tensión máxima de alimentación para impedancia 8 ohmios 24 V
Corriente de fuga: 28 mA
Potencia de altavoz recomendada: 50 W a 150 W
Relación de ruido: 102 dB
Distorsión armónica total Respuesta de frecuencia: 20 kHz a 20 kHz
Dimensiones: 25 x 20 x 2 mm
Peso: 2,5 gramos


AMPLIFICADOR:
1 después de alimentar la placa del amplificador de potencia, el voltaje CC entre las dos almohadillas del altavoz es de 0V, y el voltaje CC entre la almohadilla del altavoz y GND es la mitad del voltaje de alimentación.
2. Utiliza altavoces de 4 ohmios y el voltaje de la fuente de alimentación no puede superar los 21V, de lo contrario el chip se sobrecalentará y dañará fácilmente el amplificador de potencia. Utiliza altavoces de 8 ohmios, el voltaje de la fuente de alimentación no puede superar los 24V, de lo contrario el voltaje es demasiado alto para romper el chip del amplificador de potencia.
3 después de encender la placa del amplificador de potencia, las manos no pueden tocar los pines de los componentes de la placa, porque las señales de interferencia humana afectan la sincronización del amplificador de potencia digital, lo que resulta en daños en el chip y electricidad estática en el cuerpo humano. Asegúrate de saber.
4, el voltaje de la fuente de alimentación debe ser estable, intenta utilizar la fuente de alimentación de conmutación y la fuente de alimentación de la batería. La fuente de alimentación no puede superar el voltaje de funcionamiento de la placa, de lo contrario el chip se quemará y el amplificador de potencia digital será muy delicado. En comparación con el amplificador de potencia analógico, el método de funcionamiento es completamente diferente.
5. El cableado del altavoz se debe controlar en un plazo de 3 metros con el cable de audio. Si el cable es demasiado largo, la inductancia de la carga aumentará y el voltaje autoinductivo será demasiado alto para romper el chip del amplificador de potencia. Se recomienda considerar la posibilidad de añadir un diodo (IN5819) al voltaje autoinductivo cuando se conecta el altavoz con un cable largo. Liberación de protección chip
6. La fuente de alimentación de 12V básicamente no necesita agregar disipador de calor. Si la temperatura del chip es superior a 60 grados, dejará de funcionar inmediatamente y agregará un ventilador para calentar, de lo contrario la temperatura subirá y el chip se quemará inmediatamente. La alta potencia de salida de 50W se recomienda utilizar 5CM de longitud * 1,4 CM de ancho * 2,5 CM de alto volumen disipador de calor.

Consejos:
La placa de amplificador de potencia por defecto aumenta 36DB, y la entrada del ordenador solo puede encender 20% de volumen, de lo contrario se dañará debido a la amplificación grave y distorsión grave, el chip del amplificador de potencia se calentará gravemente y el altavoz se dañará al mismo tiempo. La entrada del teléfono móvil se puede encender al 90% de volumen, porque la señal de audio del teléfono móvil es mucho más débil que la computadora. Para encender el 90% de volumen del ordenador, debes reducir la ganancia de la placa de amplificador de potencia y cortocircuito Las dos almohadillas de ganancia de 20DB en la placa. Una vez que la señal de audio de entrada es demasiado fuerte, la ganancia de amplificación del amplificador de potencia debe ser reducida, de lo contrario, el amplificador de potencia tendrá una distorsión de amplificación y una amplificación de distorsión grave-exceder la potencia de salida del amplificador de potencia dañará el chip.

Problema de sentido común de la fuente de alimentación electrónica: el voltaje de 24V no se puede suministrar directamente a la placa del amplificador de potencia en un instante, el voltaje es demasiado alto, el condensador se corta instantáneamente y la corriente será grande. Se amplificará enormemente con el amplificador de potencia de 36DB, y el chip del amplificador de potencia superará su propia potencia de salida y se dañará por avería y cortocircuito. El voltaje de 24V solo se puede amortiguar conmutando la fuente de alimentación para iniciar el voltaje de 220V, evitando así el problema instantáneo de alta corriente. (Para fuente de alimentación de batería de 24V o batería de litio, solo se pueden conectar resistencias de 1-2 ohm 5W en serie con el pin VCC para reducir la corriente, de esta forma, se reduce el problema de la corriente instantánea excesiva.)

Años de experiencia del personal de I + D: No se recomienda utilizar la ganancia predeterminada de 36DB, porque la capacidad de amplificación es demasiado fuerte y las señales débiles con ruido se amplifican fácilmente. Una vez que la señal de entrada es demasiado fuerte, el amplificador de potencia es fácil de distorsionar y una distorsión grave amplifica-sobrepasar la potencia de salida del propio chip dañará el chip
