KIT DIY DE TRANSMISOR FM Y REPETIDOR MP3 PARA SOLDAR

Descripción:

Voltaje de trabajo: 1.5-9V
Corriente de trabajo: 3.3-29mA
Frecuencia: 76-108MHz
Frecuencia acústica: 20Hz-15KHz
Impedancia de salida de radiofrecuencia: 50Ω
Segundo armónico: ≥-40dB
Distancia de transmisión: 100-1000m
Tamaño: 5*3.1cm


La estabilidad del antiguo circuito de oscilación local de TV en blanco y negro utilizado en este circuito
Este circuito no requiere un alto nivel de fuente de alimentación, y puede ser alimentado por carga universal del teléfono móvil, fuente de alimentación estabilizadora de voltaje y otras fuentes de alimentación, despidiéndose del defecto de solo usar baterías.
Este circuito puede tocar la antena o sostener la placa de circuito en su mano (tocar la parte de oscilación de alta frecuencia causará interferencias y seguirá funcionando normalmente después de soltar la mano). No importa cómo lo toque o lo mueva, puede resolver el problema de no poder moverse.
La calidad del sonido también puede cumplir con los requisitos de reproducción.
Rango de frecuencia ultra ancho 76-110MHz

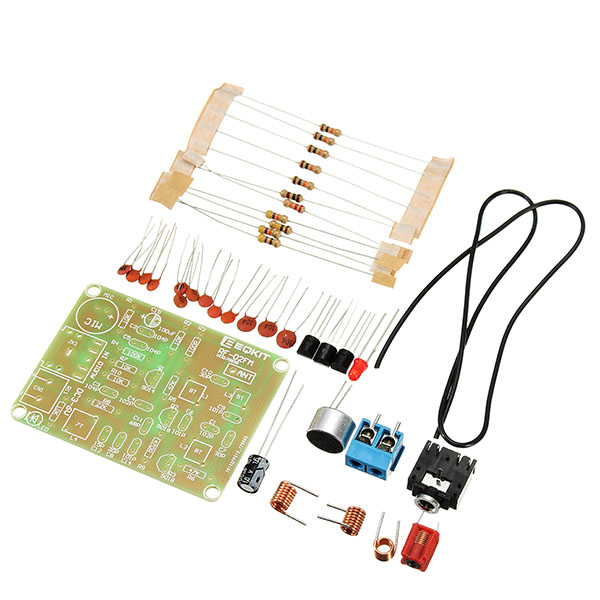

Componentes del kit Transmisor
NO. Nombre del componente Referencia del PCB Valor Cantidad
1 Resistencia 10KΩ R1, R2,R7,R10,R11 10K 5
2 Resistencia 100Ω R3 100Ω 1
3 Resistencia 470KΩ R9 470KΩ 1
4 Resistencia 22KΩ R8 22KΩ 1
5 Resistencia 47KΩ R5,R6 47KΩ 2
6 Resistencia 100KΩ R4 100KΩ 1
7 Cap Cerámico 104P (C2,C3,C5) 100nF 3
8 Cap Cerámico 102P (C1,C4) 1nF 2
9 Cap Cerámico 101P (C6,C9,C14) 100pF 3
10 Cap Cerámico 68P (C11) 68pF 1
11 Cap Cerámico 30P (C7,C8,C10) 30pF 3
12 Cap Cerámico 15P (C12) 15pF 1
13 Cap Electrolíticos C15 100uF /16 V 1
14 Transistor Q2,Q3 S9018 2
15 Transistor Q1 S9018 1
16 LED Rojo LED 3mm 1
17 Inductor Variable 7T(L4) / 1
18 Inductor 8T (L1,L2) / 2
19 Inductor 5T(L3) / 1
20 Conector Jack 3.5mm JK1 AUDIOIN / 1
21 Micrófono MIC / 1
22 Bornera 2 terminales 5mm Pitch CN1 / 1
23 Cable calibre 26 ANT / 1
24 PCB / 1

Como utilizar este módulo
Para realizar el proceso de soldadura te recomendamos tener a la mano los elementos básicos: cautín y soldadura. En caso de exceso de soldadura puedes retirarla con malla desoldadora o con un desoldador de succión
Cuando comiences el proceso de soldadura te recomendamos:
Comenzar por las resistencias.
Posteriormente con los capacitores cerámicos y el capacitor electrolítico (Nota: Asegúrate de que estas conectando el capacitor electrolítico de la forma correcta, la parte sombreada de la serigrafía indica el negativo).
Coloca los elementos activos, comienza con el Led y después con los transistores.
Inserta los inductores, guíate por el tamaño de las bobinas para saber en donde van
Continua con el micrófono y la bornera de 2 terminales con 5mm de pitch
Inserta el audio jack de 3.5 mm y suelda los 5 pines.
Coloca uno de los extremos del cable en el pad correspondiente donde se encuentra ANT.
Puedes utilizar un cepillo y/o alcohol isopropílico para limpiar la placa de cualquier residuo de grasa, Flux o soldadura.
Utiliza una fuente de alimentación de 3 a 6 volts o una batería y conéctala en la bornera de 2 terminales.
Utiliza un receptor FM, un radio o la aplicación de radio de tu teléfono para sintonizar la frecuencia del transmisor, para encontrar la frecuencia puedes sintonizar una frecuencia en el receptor entre 88 – 108 MHz donde no se esté transmitiendo nada y ajusta el inductor variable con la ayuda de un desarmador, sabrás que estas en la frecuencia correcta cuando detectes interferencia al acercar el desarmador al micrófono o al conectar un dispositivo al jack 3.5mm y escuchar el audio reproducido por el dispositivo en el receptor.
¡Listo! ya puedes empezar a transmitir señales de radio FM

Consejos adicionales: Para lograr una mejor transmisión asegúrate de que todos los componentes estén bien soldados y en su lugar, también puedes separar un poco las espiras de la bobinas y sustituir el cable calibre 26 de la antena por alambre para protoboard de la misma longitud, con la ayuda de un lápiz haz una bobina con el alambre para protoboard y de igual manera deja uno de los extremos por fuera de la PCB. También procura transmitir el audio en un volumen moderado para evitar distorsiones en la recepción.
