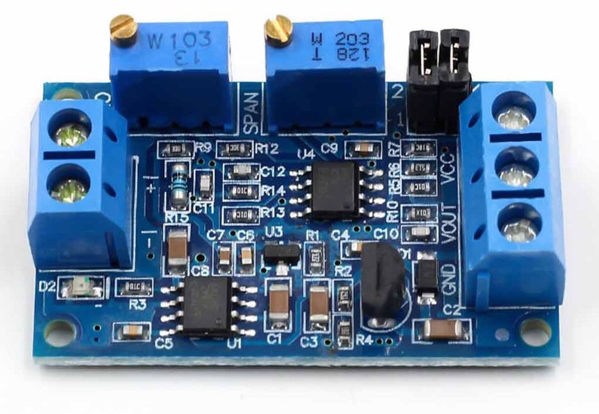

MÓDULO CONVERTIDOR DE CORRIENTE A VOLTAJE 4-20MA A 0-3.3V 5V 10V

Stock: 29
Ref. 108.MD0684
Precio (IVA incluido) 2,759 €
Unidades ≥ 4 ≥ 8 ≥ 12 ≥ 15
DescuentoDescuentoprecio-3%-0,0832,676-5%-0,1382,621-7%-0,1932,566-10%-0,2762,483
Descripción

Este módulo permite convertir una señal cuya corriente está entre 0 y 20mA en otra cuya tensión está entre 0 y 10V.

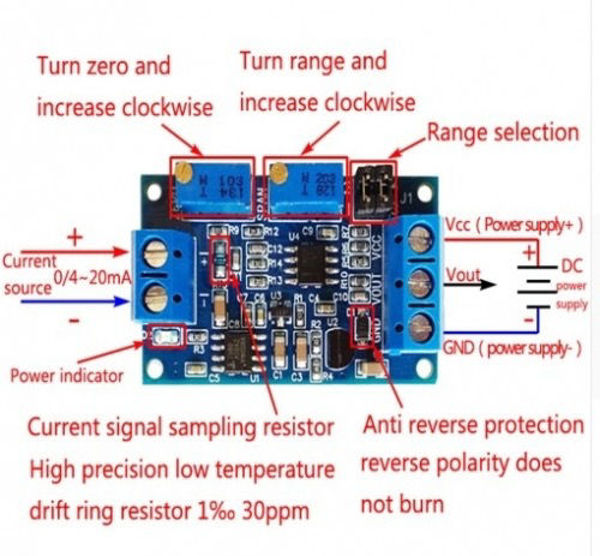

Para calibrarlo hay que introducir una corriente en la entrada con la corriente mínima a medir (entre 0 y 4mA) y ajustar el potenciómetro ZERO hasta que la tensión de salida sea de 0V. Luego introducimos la máxima corriente que queremos medir y actuamos sobre el potenciómetro SPAN para obtener el potencial de salida que nos interese (5V para leerlo con Arduino).

Debemos alimentarlo con una tensión en el rango de 7 - 36V teniendo en cuenta que si queremos obtener 10V a la salida, la alimentación debe ser mayor que 12V.

Jumpers de ajuste:

Entrada 4-20mA

Salida 0 – 2.5V: pin 1, 2 ON pin 3, 4 ON
Salida 0 – 3.3V: pin 1, 2 OFF pin 3, 4 OFF
Salida 0 – 5.0V: pin 1, 2 ON pin 3, 4 ON
Salida 0 – 10.0V: pin 1, 2 ON pin 3, 4 OFF

Entrada 0-20mA

Salida 0 – 3.3V: pin 1, 2 ON pin 3, 4 ON
Salida 0 – 5.0V: pin 1, 2 ON pin 3, 4 ON
Salida 0 – 10.0V: pin 1, 2 ON pin 3, 4 OFF
