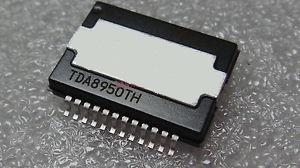

Ref. 100.TDA8950TH/NXP
TDA8950TH NXP AMPLIFICADOR AUDIO CLASS-D, 340W
Stock: 7 Ref. 100.TDA8950TH/NXP
Precio (IVA incluido) 35,380 €
■ Pin compatible with TDA8920B for both HSOP24 and DBS23P packages
■ Symmetrical operating supply voltage range from ±12.5 V to ±40 V
■ Stereo full differential inputs, can be used as stereo Single-Ended (SE) or mono
Bridge-Tied Load (BTL) amplifier
■ High output power in typical applications:
◆ SE 2 × 150 W, RL = 4 Ω (VP = ±37 V)
◆ SE 2 × 170 W, RL = 4 Ω (VP = ±39 V)
◆ SE 2 × 100 W, RL = 6 Ω (VP = ±37 V)
◆ BTL 1 × 300 W, RL = 8 Ω (VP = ±37 V)
■ Low noise
■ Smooth pop noise-free start-up and switch off
■ Zero dead time switching
■ Fixed frequency
■ Internal or external clock
■ High efficiency
■ Low quiescent current
■ Advanced protection strategy: voltage protection and output current limiting
■ Thermal FoldBack (TFB)
■ Fixed gain of 30 dB in SE and 36 dB in BTL applications
■ Fully short-circuit proof across load
■ BD modulation in BTL configuration
El TDA8950TH es un circuito integrado amplificador de potencia de audio de clase D de alta eficiencia, fabricado por NXP Semiconductors (anteriormente Philips). Es ampliamente utilizado en sistemas de cine en casa, receptores y altavoces de alta potencia debido a su rendimiento y eficiencia.
Características Principales
El TDA8950TH ofrece una serie de características destacadas que lo hacen ideal para aplicaciones de audio de alta fidelidad:
Alta Potencia de Salida: Proporciona 2 x 150 W en configuración estéreo Single-Ended (SE) con una impedancia de carga de 4 Ω (a ±37 V), o 1 x 300 W en configuración mono Bridge-Tied Load (BTL) con una impedancia de 8 Ω (a ±37 V).
Amplio Rango de Voltaje de Suministro: Opera con un rango de voltaje de suministro simétrico desde ±12.5 V hasta ±40 V.
Alta Eficiencia: Como amplificador de clase D, ofrece una alta eficiencia energética, lo que reduce la disipación de calor.
Bajo Nivel de Ruido: Cuenta con un arranque y apagado suaves y sin ruido ("pop noise-free start-up and switch off").
Estrategia de Protección Avanzada: Incorpora protección contra sobretensión, sobretemperatura (Thermal FoldBack) y limitación de corriente de salida.
Flexibilidad de Configuración: Se puede utilizar como amplificador estéreo o mono BTL, con entradas diferenciales completas.
Encapsulado: Está disponible en un encapsulado de potencia HSOP24 (HSOP, "heatsink small outline package").
Aplicaciones y Uso
Este chip es una opción popular para una variedad de aplicaciones de audio de consumo, incluyendo:
Sistemas de cine en casa (Home Theater In A Box, HTIAB)
Mini y micro receptores
Sistemas de altavoces autoamplificados
Proyectos de audio de bricolaje
Al utilizar el TDA8950TH, es crucial seguir las notas de aplicación del fabricante (NXP Semiconductors) para garantizar un rendimiento óptimo y una protección adecuada, incluyendo el uso de un disipador de calor y, a menudo, aislamiento de mica y bujes aislantes debido a que la parte trasera del IC es el voltaje negativo (-Vcc).
■ Symmetrical operating supply voltage range from ±12.5 V to ±40 V
■ Stereo full differential inputs, can be used as stereo Single-Ended (SE) or mono
Bridge-Tied Load (BTL) amplifier
■ High output power in typical applications:
◆ SE 2 × 150 W, RL = 4 Ω (VP = ±37 V)
◆ SE 2 × 170 W, RL = 4 Ω (VP = ±39 V)
◆ SE 2 × 100 W, RL = 6 Ω (VP = ±37 V)
◆ BTL 1 × 300 W, RL = 8 Ω (VP = ±37 V)
■ Low noise
■ Smooth pop noise-free start-up and switch off
■ Zero dead time switching
■ Fixed frequency
■ Internal or external clock
■ High efficiency
■ Low quiescent current
■ Advanced protection strategy: voltage protection and output current limiting
■ Thermal FoldBack (TFB)
■ Fixed gain of 30 dB in SE and 36 dB in BTL applications
■ Fully short-circuit proof across load
■ BD modulation in BTL configuration
El TDA8950TH es un circuito integrado amplificador de potencia de audio de clase D de alta eficiencia, fabricado por NXP Semiconductors (anteriormente Philips). Es ampliamente utilizado en sistemas de cine en casa, receptores y altavoces de alta potencia debido a su rendimiento y eficiencia.
Características Principales
El TDA8950TH ofrece una serie de características destacadas que lo hacen ideal para aplicaciones de audio de alta fidelidad:
Alta Potencia de Salida: Proporciona 2 x 150 W en configuración estéreo Single-Ended (SE) con una impedancia de carga de 4 Ω (a ±37 V), o 1 x 300 W en configuración mono Bridge-Tied Load (BTL) con una impedancia de 8 Ω (a ±37 V).
Amplio Rango de Voltaje de Suministro: Opera con un rango de voltaje de suministro simétrico desde ±12.5 V hasta ±40 V.
Alta Eficiencia: Como amplificador de clase D, ofrece una alta eficiencia energética, lo que reduce la disipación de calor.
Bajo Nivel de Ruido: Cuenta con un arranque y apagado suaves y sin ruido ("pop noise-free start-up and switch off").
Estrategia de Protección Avanzada: Incorpora protección contra sobretensión, sobretemperatura (Thermal FoldBack) y limitación de corriente de salida.
Flexibilidad de Configuración: Se puede utilizar como amplificador estéreo o mono BTL, con entradas diferenciales completas.
Encapsulado: Está disponible en un encapsulado de potencia HSOP24 (HSOP, "heatsink small outline package").
Aplicaciones y Uso
Este chip es una opción popular para una variedad de aplicaciones de audio de consumo, incluyendo:
Sistemas de cine en casa (Home Theater In A Box, HTIAB)
Mini y micro receptores
Sistemas de altavoces autoamplificados
Proyectos de audio de bricolaje
Al utilizar el TDA8950TH, es crucial seguir las notas de aplicación del fabricante (NXP Semiconductors) para garantizar un rendimiento óptimo y una protección adecuada, incluyendo el uso de un disipador de calor y, a menudo, aislamiento de mica y bujes aislantes debido a que la parte trasera del IC es el voltaje negativo (-Vcc).
