Ref. 108.MD9240

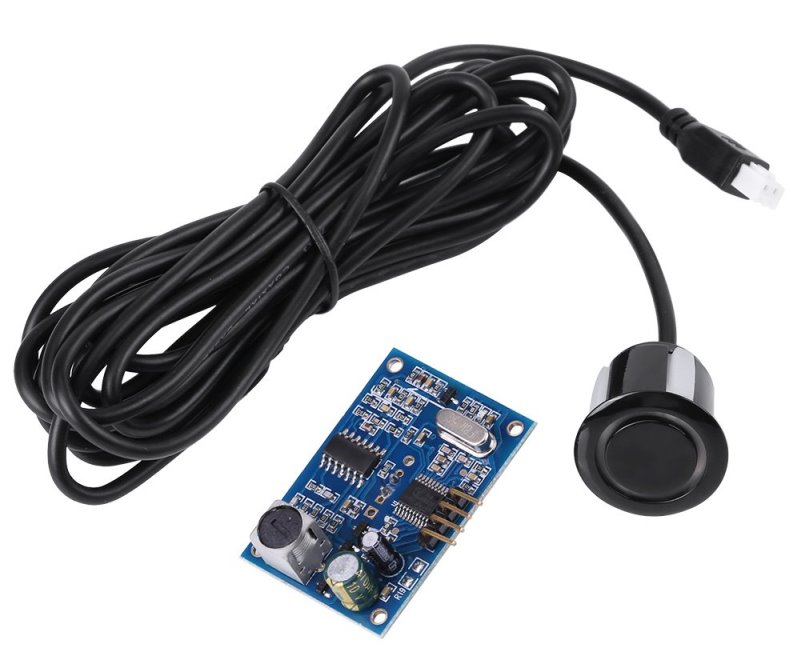

MÓDULO DE MEDICIÓN DE DISTANCIA ULTRASÓNICA JSN-SR04T
Stock: 20 Ref. 108.MD9240
Precio (IVA incluido) 7,454 €
| Unidades | ≥ 3 | ≥ 5 | ≥ 8 | ≥ 10 |
| DescuentoDescuentoprecio | -3%-0,2247,230 | -5%-0,3737,081 | -7%-0,5226,932 | -10%-0,7456,708 |
Descripción
Salida de ancho de pulso: salida de puerto serie
Voltaje de trabajo: DC: 3.0-5.5v
Corriente de trabajo: menos de 8 Ma
Frecuencia de la sonda: 40KHz
Largo alcance: 600cm
Rango corto: 20cm
Precisión de largo alcance: ± 1cm
Resolución: 1 mm
Ángulo de medición: 75 grados
Señal de disparo de entrada: 1, más de 10us pulso TTL, 2, puerto serie enviar comando 0x55
Señal de eco de salida: señal de nivel de ancho de pulso de salida o TTL
Modo de cableado: 3-5.5v (polo positivo de la fuente de alimentación). Trig Rx. Echo TX. GND (polo negativo de la fuente de alimentación)
Tamaño del producto: l42 * W29 * H12 mm
Temperatura de trabajo: - 20º - + 70º
Color del producto: PCB es azul
[Ampliamente utilizado] Este módulo y sensor de medición de distancia tienen una resolución de aproximadamente 0,5 cm, un ángulo de [Principio de funcionamiento] Utilice el puerto IO TRIG para activar el rango, y la señal de alto nivel es de al menos 10uS. El módulo envía automáticamente 8 ondas cuadradas de 40 kHz. Cuando hay una señal de eco, emite un nivel alto a través del puerto IO ECHO. La duración del nivel alto es el tiempo desde que se envía la onda ultrasónica hasta que regresa. Distancia de prueba = (tiempo de alto nivel * velocidad del sonido (340 m / S))) / 2.
[Fácil de usar] El módulo de rango es fácil de usar, un puerto envía un nivel alto por encima de 10uS y luego espera la salida de alto nivel en el puerto de recepción. Habilite el temporizador cuando haya salida y lea la hora en que el puerto se vuelve de nivel bajo, es decir, la hora de esta medición. Usa el tiempo para calcular la distancia. La medición de bucle continuo puede alcanzar su valor de medición móvil.
[Visualización de gráfico de tiempo ultrasónico] Solo necesita proporcionar una señal de disparo de pulso superior a 10uS, el módulo interno enviará un nivel de ciclo de 8 40 kHz y detectará el eco. Después de detectar la señal de eco, se emite la señal de eco. El ancho de pulso de la señal de eco es proporcional a la distancia medida, para calcular la distancia de separación entre el envío y la recepción de la señal de eco.
[Impermeable + medición precisa] Este sensor de distancia es de tamaño pequeño, fácil de usar y puede medir la distancia con precisión. Bajo voltaje, bajo consumo de energía, rendimiento estable. La precisión de la medición es alta y la capacidad antiinterferente es fuerte. El sensor impermeable integrado con cable sellado es adecuado para ocasiones de medición húmedas y difíciles.
