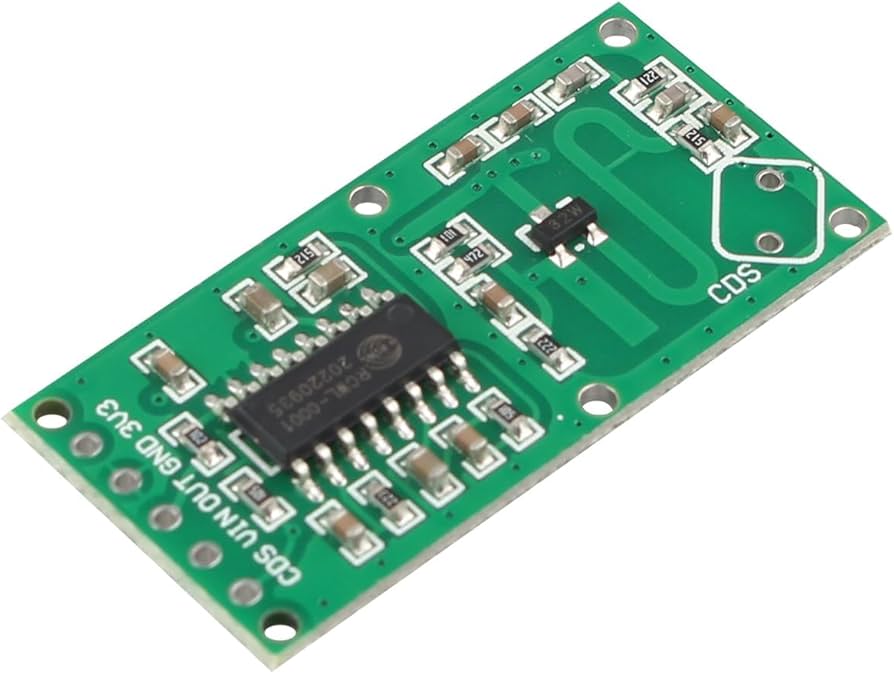

RCWL-0516 MÓDULO DE RADAR DE MICROONDAS

1.RCWL-0516 es un módulo de detección de microondas que utiliza tecnología de radar Doppler para detectar el movimiento de objetos.


2. El módulo tiene las características de alta sensibilidad, larga distancia de detección, alta confiabilidad, gran ángulo de detección y amplio rango de voltaje de suministro.

3. Ampliamente utilizado en una variedad de iluminación de inducción del cuerpo humano y alarma antirrobo y otras ocasiones.



Con la tecnología de radar doppler, este es un módulo de sensor de microondas para detectar específicamente objetos en movimiento y el cuerpo humano. El módulo tiene muchas ventajas, tales como alta sensibilidad, larga distancia de detección, amplio ángulo de detección, alta fiabilidad y amplio rango de voltaje de funcionamiento. Bastamente utilizado en sistema de iluminación con detección de cuerpo humano y sistema de alarma antirrobo.
Características:
Voltaje de funcionamiento de 4 a 28 VDC.
Corriente de trabajo: menor de 3 mA.
Voltaje de salida: 3,3 V (de pin 3V3).
Corriente de salida: 100 mA máximo.
Rango de detección: menos de 120 grados de ángulo de conicidad dentro de 7 metros.
Modo de activación: repetir.
Tiempo de retardo: 2 segundos (predeterminado), por soldadura condensador en diferentes capacidades de C-TM almohadillas para ajustarlo.
Nivel activo: alto (cuando detecta un objeto en movimiento).

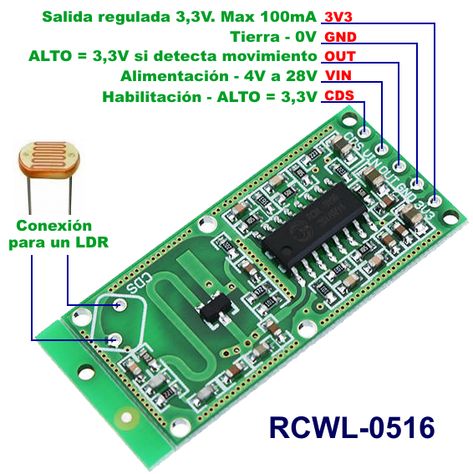

Interfaz de salida: 3V3 (salida de alimentación de 3,3 V), GND (tierra de potencia), OUT (señal de salida), VIN (entrada de potencia), CDS (la detección puede apagarse durante el día soldando una fotoresistencia externa a tierra). Solo es necesario utilizar GND OUT y VIN en aplicaciones generales.
Aplicación: iluminación automática, casa inteligente, proyectos independientes.
